冠石小课堂丨优质网线辨别

弱电项目中，网线用的最多。

我们都知道，项目中经常出现的一些小故障，其实很大一部分原因跟网线是有直接关系的。
尤其是在监控项目中，往往故障最容易忽略的就是网线的问题，网线作为最常用的传输载体，我们有必要了解如何识别它的优质。

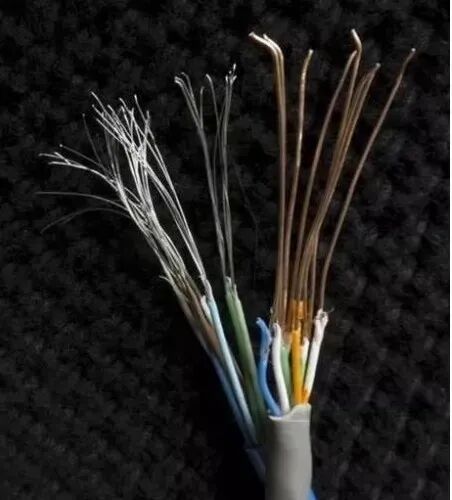

其实劣质的网线无非两种：

一种是线芯的材质，铜包铁、铜包钢、杂铜等。

另一种是线径的尺寸，会比国标小很多。

那么如何判断网线的好坏呢？

因为好的网线一般采用纯铜制作的，而用纯铜生产出来的网线呢在摸上去感觉应该比较软而且手感饱满，可以任意弯曲，弯曲后会慢慢恢复原形。

而一些厂商在生产网线时为了降低成本，在铜中添加了其他的金属元素，做出来的导线比较硬，不易弯曲，有凹陷感，弯曲后不易恢复原形在使用中容易产生断线。

一般来说组成网线的材料必须要求有抗燃烧性，因此大家在选择网线时，可以检查网线外皮的可燃烧性，以辨别真伪。

在具体测试时，大家可以先用剪刀切取2厘米左右长度的网线外皮，然后用打火机对着外皮燃烧，正品网线的外皮会在焰火的烧烤之下，逐步被熔化变形，但外皮肯定不会自己燃烧起来；

可以找来一段正品网线与伪劣网线，并同时用打火机点燃它们，几秒钟后，正品网线应只是冒白烟并随着时间推移，逐步熔化变形，而伪劣网线不到2秒钟，就会被轻易点燃了，而且伴有大量黑烟产生。

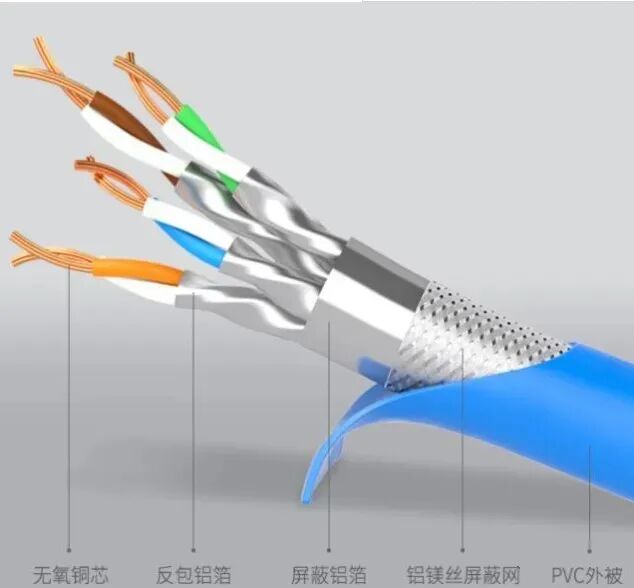

剪开护套外层，将绝缘拔去，剪开导体一小节观察看横截面铜色是否均匀，如果是纯铜，就会呈均匀黄金色；但如果里面参杂了铁或铝，或者其他合金则可看到明显的白色杂点或黑色。

另外，用阳火烧导体铜的表面会呈现外色变黑，而内色仍是不变的黄色，擦去烧完变黑的部分后铜仍保持原来的颜色；但如果含铁无论你怎么擦它都是暗淡的黑色。

判断网线是否夹杂铁严重，可以剪一小段铜芯，去除包住的塑料，看是否能用螺丝刀提起就行了，因为螺丝刀头带有磁性，如果是纯铜则无法吸附，掺杂铁后则不同，假货掺杂铁可降低成本，但会引起电缆电阻不匹配，会缩短传输距离、降低传输速度等。

这个是最直接的方法，也是最有说服力的。

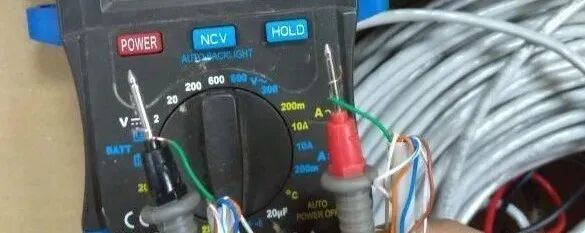

我们采用数字万用表的电阻档对网线的相对应芯线进行测量，所得阻值可以根据下面所给的参数进行比较，从而得知网线的好坏。

测量网线时，可以将单芯铜丝缠绕在万能表上，将手放开，这种测出来的电阻是正常的。一般来说，不同的材质会有不同的电阻值。注意的是网线单芯测试电阻，一定是要是同一条芯测试，也就是颜色一样。

以300米的网线长度为准：

超五类无氧铜的单芯标准阻值为28欧姆左右；

六类无氧铜的单芯标准阻值为21~23欧姆。

超五类铜包铝的单芯标准阻值为85欧姆左右；

超五类铁的单芯标准阻值为170欧姆；

铜包银网线45欧姆左右；（这里所谓的银是一种进口高纯度铝）；

相同长度相同线径线缆：铁的电阻是铜的7倍左右，铝是铜的1.7倍左右。

那么网线电阻的标准是多少呢？

达到标准是百米小于等于9.5欧姆。

超五类线或超6类线整箱（300米）的测试电阻值超过30欧姆，就肯定是非铜或线径不足。
