冠石小课堂丨网络机柜安装

机柜是机房布线中必不可少的设备,几乎弱电人都有接触 ,今日分享的知识是关于机柜的详细内容。




网络机柜如何安装?

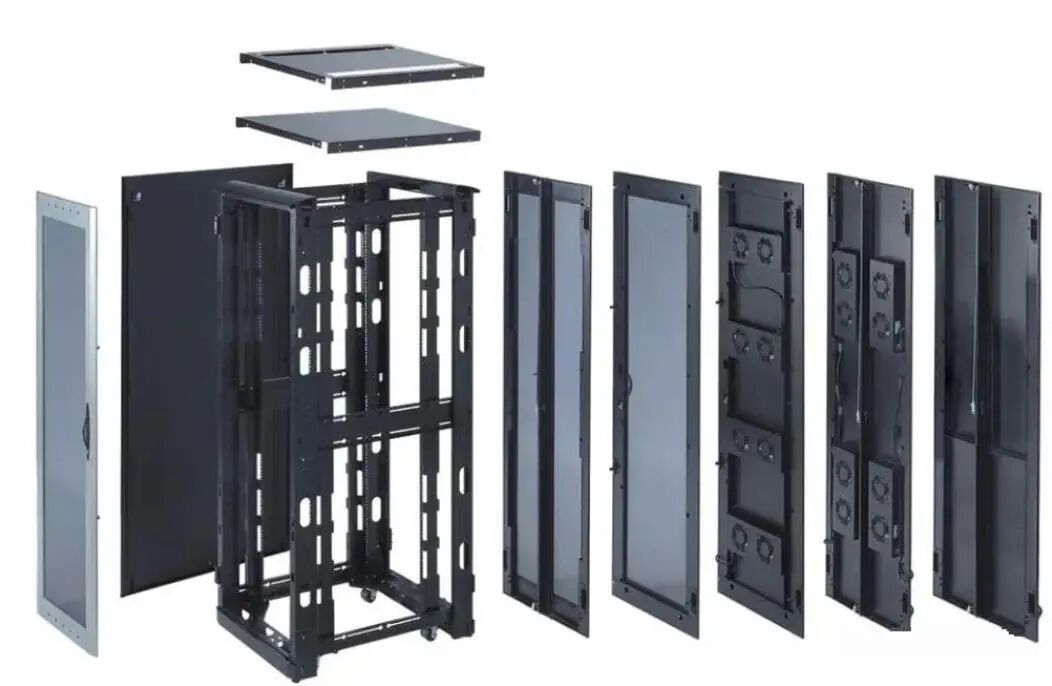

机柜安装要求


1.机柜安装前必须检查机柜排风设备是否完好,设备托板数量是否齐全以及滑轮、支撑柱是否完好等。

2.机柜型号、规格、安装位置、应符合设计要求。

3.机柜安装垂直偏差度应不大于3mm、水平误差不应大于2mm。几个机柜并排在一起,面板应在同一平面上并与基准线平行,前后偏差不得大于3mm;两个机柜中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备,其面板前后偏差不得大于5mm。

4.机柜的各种零件不得脱落或碰坏,漆面如有脱落应预以补漆,各种标志应完整、清晰。

5.机柜安装应牢固,有抗震要求时,按施工图的抗震设计进行加固。



6.机柜不宜直接安装在活动地板上,宜按设备的底平面尺寸制作底座,底座直接与地面固定,机柜固定在底座上,然后铺设活动地板。

7.安装机柜面板,架前应预留有800mm空间,机柜背面离墙距离应大于600mm,以便于安装和施工。

8.壁挂式机柜距地面宜为1200mm。

9.机柜内的设备、部件的安装,应在机柜定位完毕并固定后进行,安装在机柜内的设备应牢固。

10.机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏;机柜要做好防雷接地保护。

11.悬挂式壁挂安装应安装在平整坚固的墙面上,距离地面至少300mm,保持与墙面水平、垂直,垂直偏差应小于3mm。

12.墙体上开孔应避免破坏墙体内管线,开孔深度不得低于70mm,固定机柜所用膨胀螺丝钉不得少于4个(悬挂式C型机柜为6个)。必要时须在机柜下放置支撑物,以保证机柜的安全稳固。

13.落地式柜体安装,安装基座时要综合考虑机柜的开门方向和操作便利性,优先考虑配线舱的开门方向。设备舱门和配线舱门必须能完全开启。 柜体安装完毕应做好标识,标识应统一、清晰、美观。机箱安装完毕后,柜体进出线缆孔洞应采用防火胶泥封堵。做好防鼠、防虫、防水和防潮处理。


机柜内的走线布局

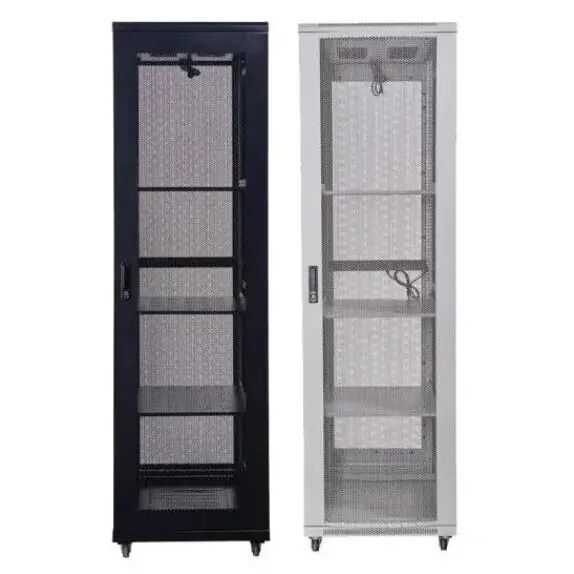

1.常见机柜的型号

规定的尺寸是服务器的宽(48.26cm=19 英寸)与高(4.445cm 的倍数)。 由于宽为 19 英寸,所以有时也将满足这一规定的机架称为“19 英寸机架”。厚度以 4.445cm 为基本单位,1U 就是4.445cm。

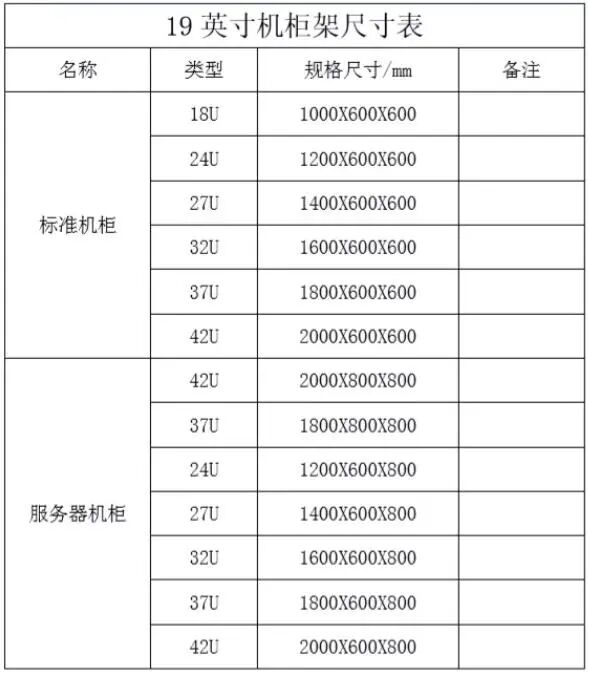

具体见下表:

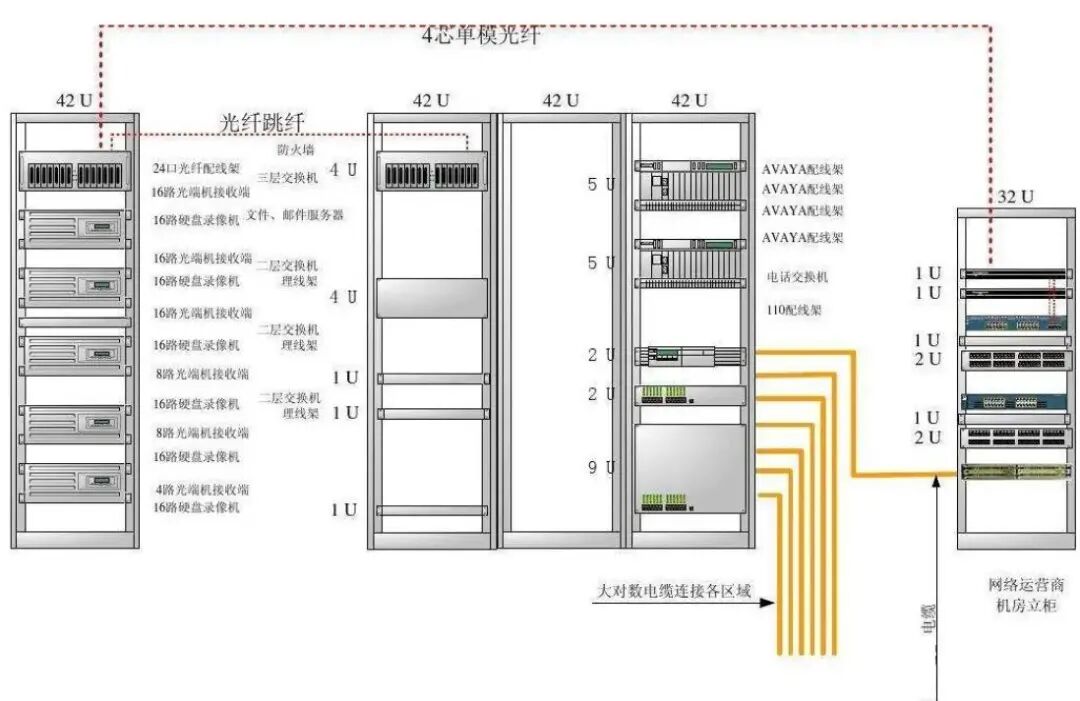

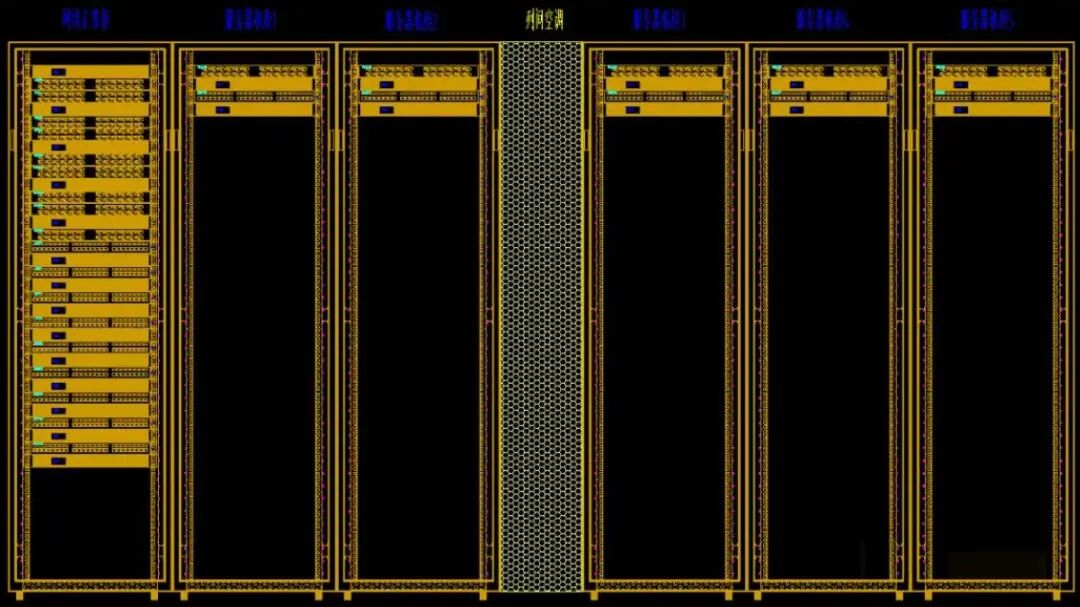

2.机柜内设备的安装布局及要求


1.机柜由上到下主要分为四个区域:交流分配单元、配线架、有源设备、光缆终端盒。

2.交流配电单元从安全性的要求放在机柜的最上端。

3.语音及网络配线架安装在易于操作的位置,放在交流配电单元的下面。

4.配线架往下为有源设备区:差不多的设备根据功能及线缆链接需要安排位置,比如交换机,路由器、网桥三者是一一链接的,为了防止信号线的交叉及功能区域的易于维护,**的排列顺序从下往上是网桥-路由器-交换机。

大的设备安装在机柜下部,并且使用机柜托盘承重。光纤收发器由于体积小,数量多,无法在机柜里面固定安装,也放在托盘上安装。

5.最底层房光缆终端盒,也放在托盘上安装。



3.机柜内走线要求(重要内容)

1.线缆的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。

2.缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。标签应选用不易损坏的材料。

3.在线缆预留方面,对于固定安装的机柜,在机柜内不应有预留线长,预留线应预留在可以隐蔽的地方,长度在1m-1.5m之间。对于可移动的机柜,联入机柜的全部线缆在联入机柜的入口处,应至少预留1m,同时各种线缆的预留长度相互之间的差别应不超过0.5m。

4.缆线终接后,应有余量。

5.光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。

6.不同电压等级,不同电源类别的线路应分开布置,分隔敷设。

7.引入机柜内的缆线应从机柜的下方进入机柜,沿机柜后方两侧立杆向上引入配线架,卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致,大对数线缆按标准色谱的组合规定进行排序。

8.接线端子各种标志应齐全,数据配线架及交换机设备安装完成后,标贴机打标签,注明对应房间号以及端口号。

9.缆线在接终端钱,必须核对缆线标识内容是否正确。

10.缆线中间不允许有接头。

11.缆线终接处必须牢固、接触良好。

12.缆线终接应符合设计和施工操作规程。

13.对绞电缆与插接件连接应认准线号、线位色标,不得颠倒和错接。
